PDT10SR-230型差压变送器的敏感元件是一个固态压阻敏感芯片，在芯片和两个波纹膜片之间充有硅油。被测差压作用到两端波纹膜片上，通过硅油把差压传递到敏感芯片上，敏感芯片通过导线与信号处理电路相连接。该产品利用半导体硅材料的压阻效应，实现差压与电信号的转换。由于敏感芯片上的惠斯登电桥输出的信号与差压有着良好的线性关系，所以可以实现对被测差压的准确测量。适用于石油、化工、电力、水文等管道各种气体、液体的差压测量。
| 量程编码 | 0A | 02 | 03 | 07 | 08 | 09 | 10 | 12 | 13 |
| 单 位 | kPa | MPa | |||||||
| 测量范围 | 0～35 | 0～70 | 0～100 | 0～200 | 0～350 | 0～700 | 0～1 | 0～2 | 0～3.5 |
| 正向允许过压 | 70 | 150 | 200 | 400 | 700 | 1400 | 2.0 | 4.0 | 7.0 |
| 负向允许过压 | 35 | 70 | 100 | 200 | 350 | 700 | 1.0 | 1.0 | 1.0 |
| 最大静压 | ≤20MPa | ||||||||
| 最小 | 典型 | 最大 | 单位 | ||||||
| 精度 | 0.5 | ±%FS | |||||||
| 零点温度误差 | ≤200kPa | 0.75 | 1.25 | ±%FS，参比 25℃ | |||||
| ＞200kPa | 0.5 | 0.75 | |||||||
| 满量程温度误差 | ≤200kPa | 0.75 | 1.25 | ||||||
| ＞200kPa | 0.5 | 0.75 | |||||||
| 长期稳定性 | ≤200kPa | 0.5 | ±%FS/年 | ||||||
| ＞200kPa | 0.2 | ||||||||
| 静压影响 | 0.05 | ±%FS，每 100kPa | |||||||
| 补偿温度范围 | 0～50 | ℃ | |||||||
| 工作温度范围 | -30～80 -10～70（电缆型） | ||||||||
| 贮存温度范围 | -40～120 -20～85（电缆型） | ||||||||
| 电气特性 | |||||||||
| 供电电源 | 两线 15V～28V DC; 三线 15V～28V DC | ||||||||
| 输出信号 | 两线 4mA～20mA DC; 三线 0/1V～5VDC，0mA～10/20mA DC | ||||||||
| 电气连接 | 接插件或Φ7.2mm 七芯电缆 | ||||||||
| 响应时间(10%～90%) | ≤1 毫秒 | ||||||||
| 绝缘电阻 | 100MΩ，500VDC | ||||||||
| 结构材料 | |||||||||
| 壳 体 | 不锈钢 1Cr18Ni9Ti | ||||||||
| 波纹膜片 | 不锈钢 316L | ||||||||
| O型密封圈 | 氟橡胶 | ||||||||
| 灌注液体 | 硅油 | ||||||||
| 压力连接 | G1/4 内螺纹 | ||||||||
| 环境条件 | |||||||||
| 振动影响 | 在 3gRMS，(30～2000)Hz 振动后变化≤1% | ||||||||
| 冲 击 | 在 100g，10ms 冲击变化≤1% | ||||||||
| 寿 命 | 1×10^6压力循环 | ||||||||
| 介 质 | 与结构材料相适应的液体或气体 | ||||||||
| 选型指南 | ||||||||||
| PDT10SR-230 | 型压阻式差压变送器 | |||||||||
| 代号 | 测量范围kPa或MPa | |||||||||
| [0～X]kPa或MPa | 量程 编码 | 量程范围 kPa | 允许过压kPa | 量程 编码 | 测量范围 MPa | 允许过压MPa | ||||
| 正向 | 负向 | 正向 | 负向 | |||||||
| 0A | 0～35 | 70 | 35 | 09 | 0～0.7 | 1.4 | 0.7 | |||
| 02 | 0～70 | 150 | 70 | 10 | 0～1.0 | 2.0 | 1.0 | |||
| 03 | 0～100 | 200 | 100 | 12 | 0～2.0 | 4.0 | 1.0 | |||
| 07 | 0～200 | 400 | 200 | 13 | 0～3.5 | 7.0 | 1.0 | |||
| 08 | 0～350 | 700 | 350 | |||||||
| 代号 | 输出信号 | |||||||||
| E | 4mA～20mA DC | |||||||||
| F | 1V～5V DC | |||||||||
| J | 0V～5V DC | |||||||||
| Q | 0mA～10mA DC | |||||||||
| U | 0mA～20mA DC | |||||||||
| V | 0V～10V DC | |||||||||
| 代号 | 结构材料 | |||||||||
| 隔离膜片 | 接口 | 壳体 | ||||||||
| 22 | 不锈钢316L | 不锈钢 | 不锈钢 | |||||||
| 24 | 不锈钢316L | 不锈钢316L | 不锈钢316L | |||||||
| 代号 | 附加功能 | |||||||||
| C4 | G1/4内螺纹压力接口 | |||||||||
| B1 | 接插件连接输出 | |||||||||
| B2 | 电缆线连接输出 1.5m线长 | |||||||||
| M3 | 3½LCD数显表头（仅4～20mADC 输出） | |||||||||
| M6 | 4位LED数显表头（仅4～20mADC 输出） | |||||||||
| i | 本安防爆型 Exia II CT6 Ga | |||||||||
| T | 船用产品 | |||||||||
| PDT10SR-230 | [0～100]kPa | E | 22 | C4B2 | 完整的型号规格 | |||||

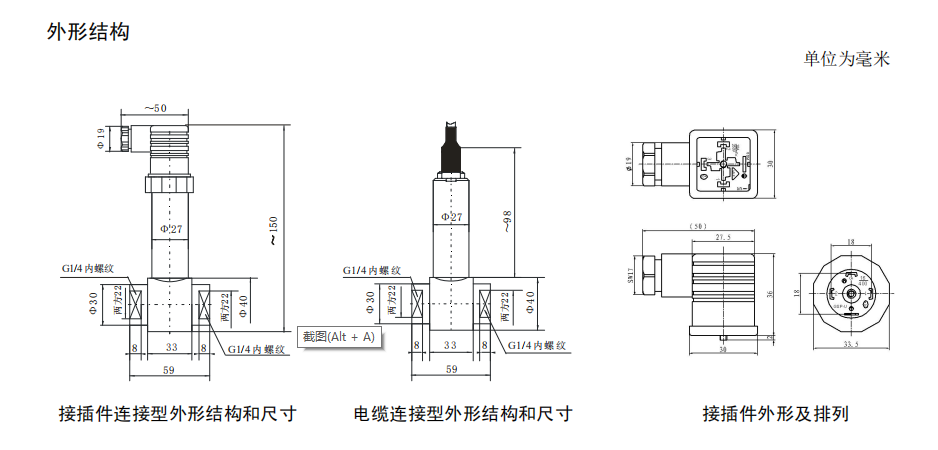

| 接插件连接定义 | 电缆线连接定义 | ||||
| 插脚 | 两线制 | 三线制 | 导线颜色 | 两线制 | 三线制 |
| 1 | 电源正(+V) | 电源正(+V) | 黑色 | 电源正(+V) | 电源正(+V) |
| 2 | 电源负(0V/+OUT) | 公共端(GND) | 红色 | 电源负(0V/+OUT) | 输出正(+OUT) |
| 3 | 空 | 输出正(+OUT) | 白色 | 空 | 公共端(GND) |
PDT10SR-230型差压变送器可以实现对被测差压的准确测量，适用于石油、化工、 电力、水文等管道各种气体、液体的差压测量。
