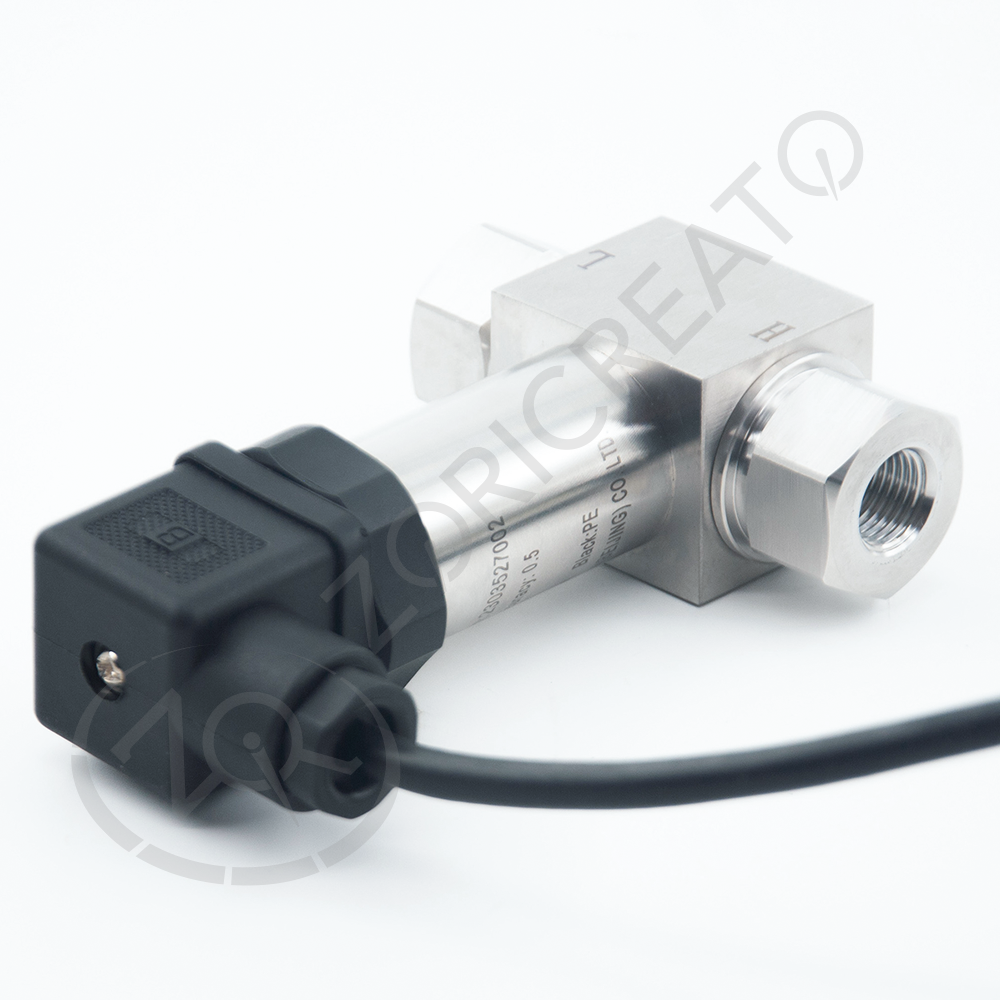

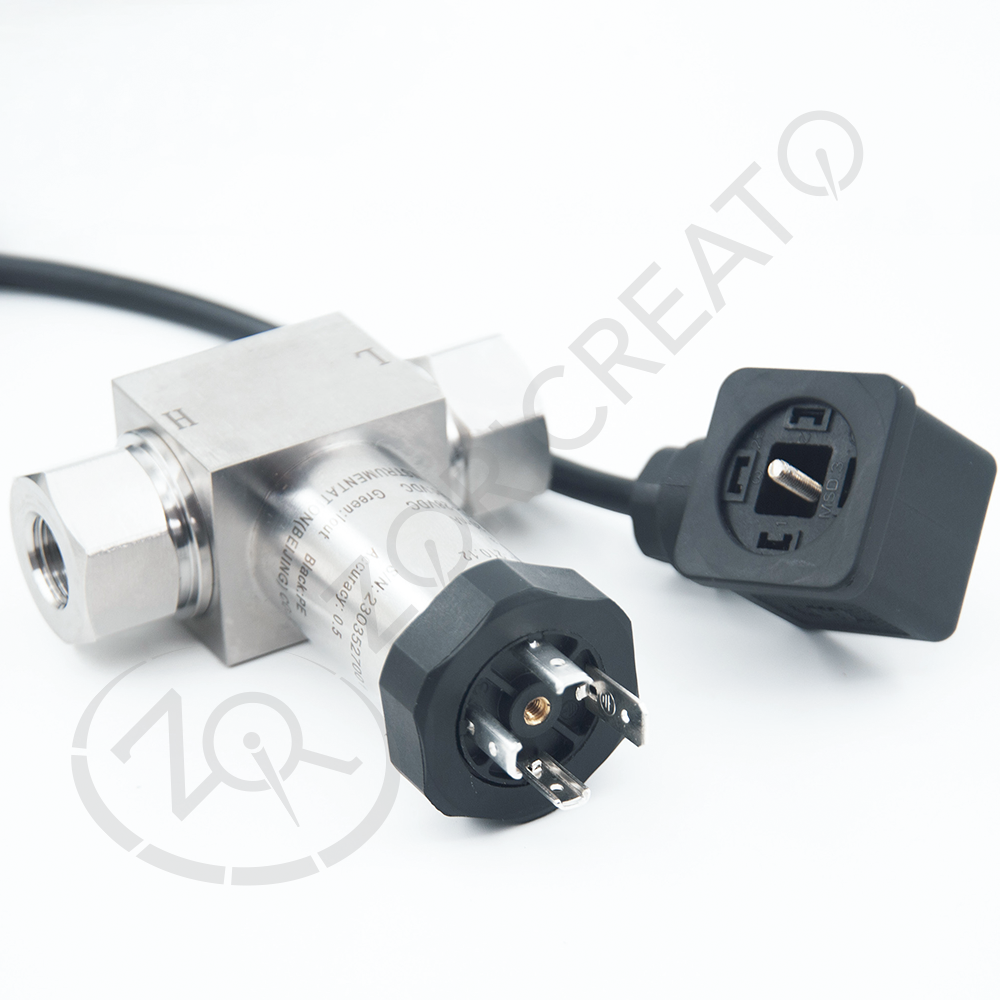

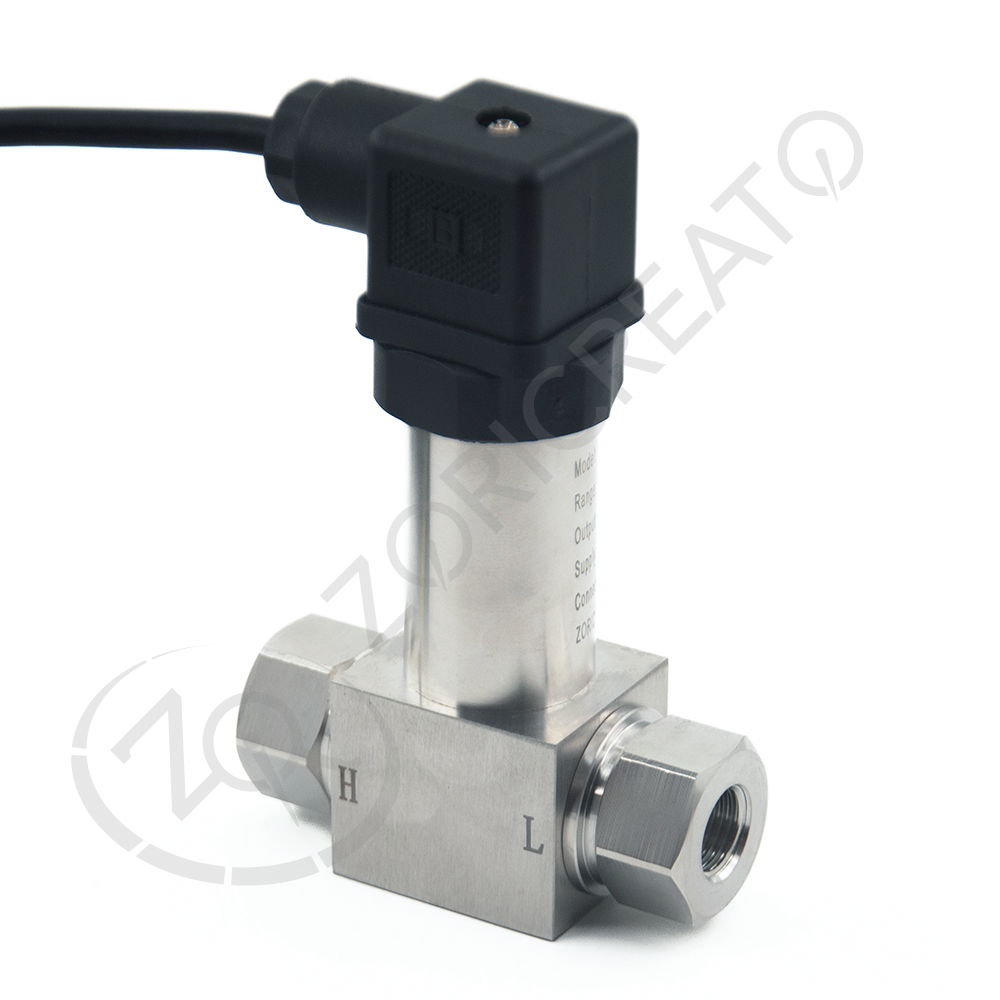

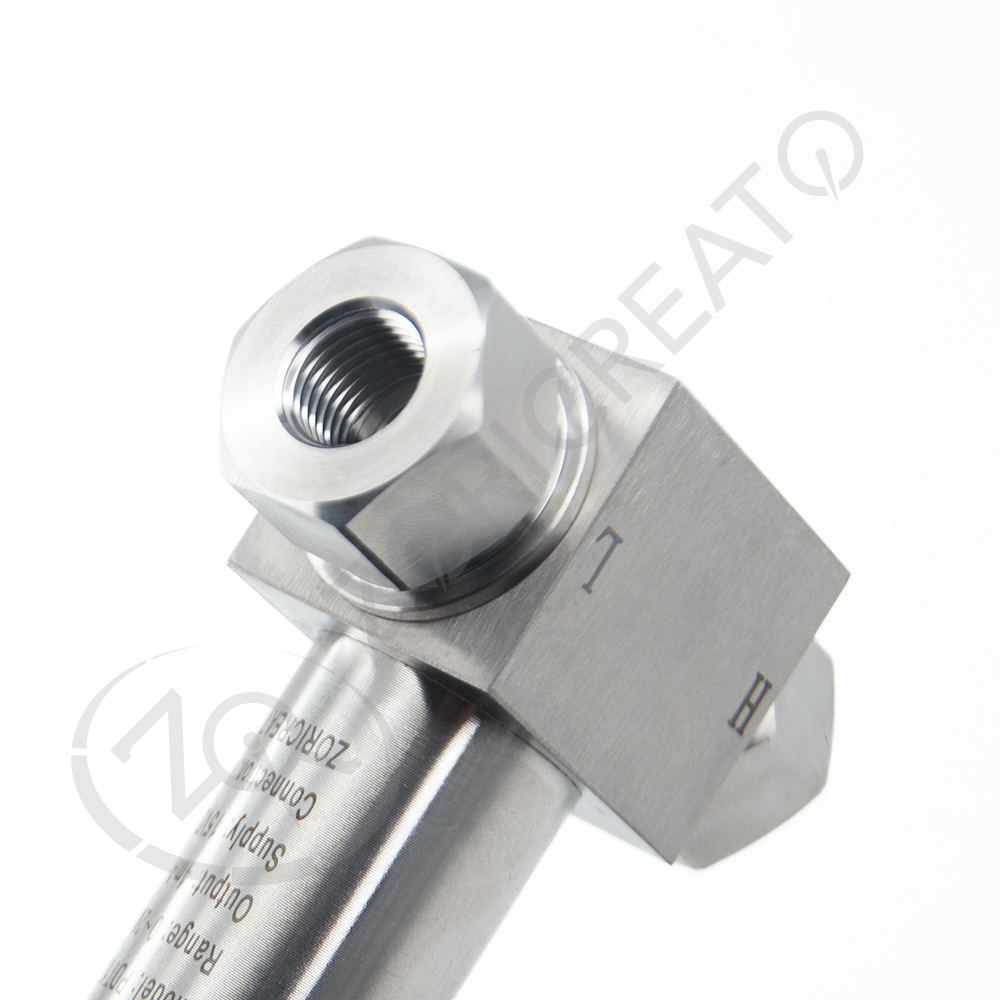

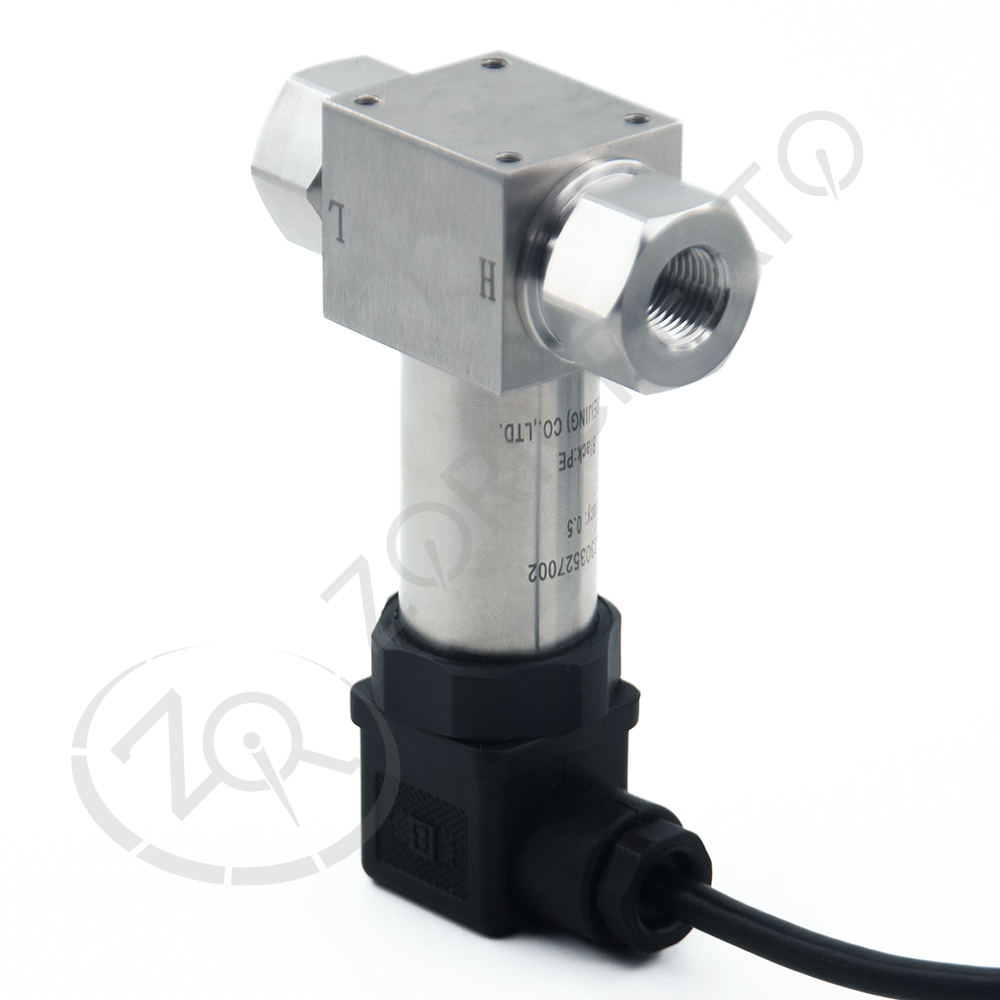

PDT10SR-2301氧气专用差压变送器是我公司研制的一款产品内部充灌 Fluorolube油，具有高精度、高稳定性和高安全等级的氧气测量专用差压变送器，被广泛应用于医疗和制药行业中，专业解决医用制氧设备和储氧罐的中气体压力的测量问题。
| 量程编码 | 0A | 02 | 03 | 07 | 08 | 09 | 10 | 12 | 13 |
| 单位 | kPa | MPa | |||||||
| 测量范围 | 0~35 | 0~70 | 0~100 | 0~200 | 0~350 | 0~700 | 0~1 | 0~2 | 0~3.5 |
| 正向允许过压 | 70 | 150 | 200 | 400 | 700 | 1400 | 2.0 | 4.0 | 7.0 |
| 负向允许过压 | 35 | 70 | 100 | 200 | 350 | 700 | 1.0 | 1.0 | 1.0 |
| 最大静压 | ≤20MPa | ||||||||
| 最小 | 典型 | 最大 | 单位 | ||||||
| 精度 | 0.5 | ±%FS | |||||||
| 零点温度误差 | ≤200kPa | 0.75 | 1.25 | ±%FS, 参比 25℃ | |||||
| >200kPa | 0.5 | 0.75 | |||||||
| 满量程温度误差 | ≤200kPa | 0.75 | 1.25 | ||||||
| >200kPa | 0.5 | 0.75 | |||||||
| 长期稳定性 | ≤200kPa | 0.5 | ±%FS/年 | ||||||
| >200kPa | 0.2 | ||||||||
| 静压影响 | 0.05 | ±%FS，每 100kPa | |||||||
| 补偿温度范围 | 0~50 | ℃ | |||||||
| 工作温度范围 | -30~80 -10~70(电缆型) | ||||||||
| 贮存温度范围 | -40~120 -20~85(电缆型) | ||||||||
| 供电电源 | 15V～28V DC | ||||||||
| 输出信号 | 两线 4mA～20mA DC 三线 0V～5V DC | ||||||||
| 电气连接 | 接插件或Φ7.2mm 七芯电缆 | ||||||||
| 响应时间(10%～90%) | ≤1 毫秒 | ||||||||
| 绝缘电阻 | 100MΩ，500V DC | ||||||||
| 壳体 | 不锈钢304 | ||||||||
| 波纹膜片 | 不锈钢316L | ||||||||
| O型密封圈 | 三元乙丙 | ||||||||
| 灌注液体 | Fluorolube油 | ||||||||
| 压力连接 | G1/4内螺纹 | ||||||||
| 振动影响 | 在 3gRMS, (30～2000)Hz 振动后变化≤1% | ||||||||
| 冲击 | 在 100g, 10ms 冲击变化≤1% | ||||||||
| 寿命 | 1×10^6压力循环 | ||||||||
| 介质 | 与结构材料相适应的液体或气体 | ||||||||
| PDT10SR-2301 | 型压阻式差压变送器 | ||||||||
| 代号 | 测量范围 kPa 或 MPa | ||||||||
| [0～X]kPa或MPa | 量程 编码 | 量程范围 kPa | 允许过压kPa | 量程 编码 | 测量范围 MPa | 允许过压MPa | |||
| 正向 | 负向 | 正向 | 负向 | ||||||
| 0A | 0~35 | 70 | 35 | 09 | 0~0.7 | 1.4 | 0.7 | ||
| 02 | 0~70 | 150 | 70 | 10 | 0~1.0 | 2.0 | 1.0 | ||
| 03 | 0~100 | 200 | 100 | 12 | 0~2.0 | 4.0 | 1.0 | ||
| 07 | 0~200 | 400 | 200 | 13 | 0~3.5 | 7.0 | 1.0 | ||
| 08 | 0~350 | 700 | 350 | ||||||
| 代号 | 输出信号 | ||||||||
| E | 4mA~20mA DC | ||||||||
| J | 0V~5V DC | ||||||||
| 代号 | 结构材料 | ||||||||
| 隔离膜片 | 接口 | 壳体 | |||||||
| 22 | 不锈钢316L | 不锈钢 | 不锈钢 | ||||||
| 24 | 不锈钢316L | 不锈钢316L | 不锈钢316L | ||||||
| 代号 | 附加功能 | ||||||||
| C4 | G1/4 内螺纹压力接口 | ||||||||
| B1 | 接插件连接输出 | ||||||||
| B2 | 电缆线连接输出 1.5m 线长 | ||||||||
| M6 | 4 位 LED 数显表头（仅 4～20mA DC 输出） | ||||||||
| M7 | 4 位 LCD 数显表头（仅 4～20mA DC 输出） | ||||||||
| i | 本安防爆型 | ||||||||
| PDT10SR-2301 | [0～100]kPa | E | 22 | C4B2 | 完整的型号规格 | ||||
| 接插件连接定义 | 电缆线连接定义 | ||||
| 插脚 | 两线制 | 三线制 | 导线颜色 | 两线制 | 三线制 |
| 1 | 电源正(+V) | 电源正(+V) | 黑色 | 电源正(+V) | 电源正(+V) |
| 2 | 电源负(0V/+OUT) | 公共端(GND) | 红色 | 电源负(0V/+OUT) | 输出正(+OUT) |
| 3 | 空 | 输出正(+OUT) | 白色 | 空 | 公共端(GND) |
PDT10SR-2301差压变送器是我公司研制的一款产品内部充灌 Fluorolube油，具有高精度、高稳定性和高安全等级的氧气测量专用差压变送器，被广泛应用于医疗和制药行业中，专业解决医用制氧设备和储氧罐的中气体压力的测量问题。
