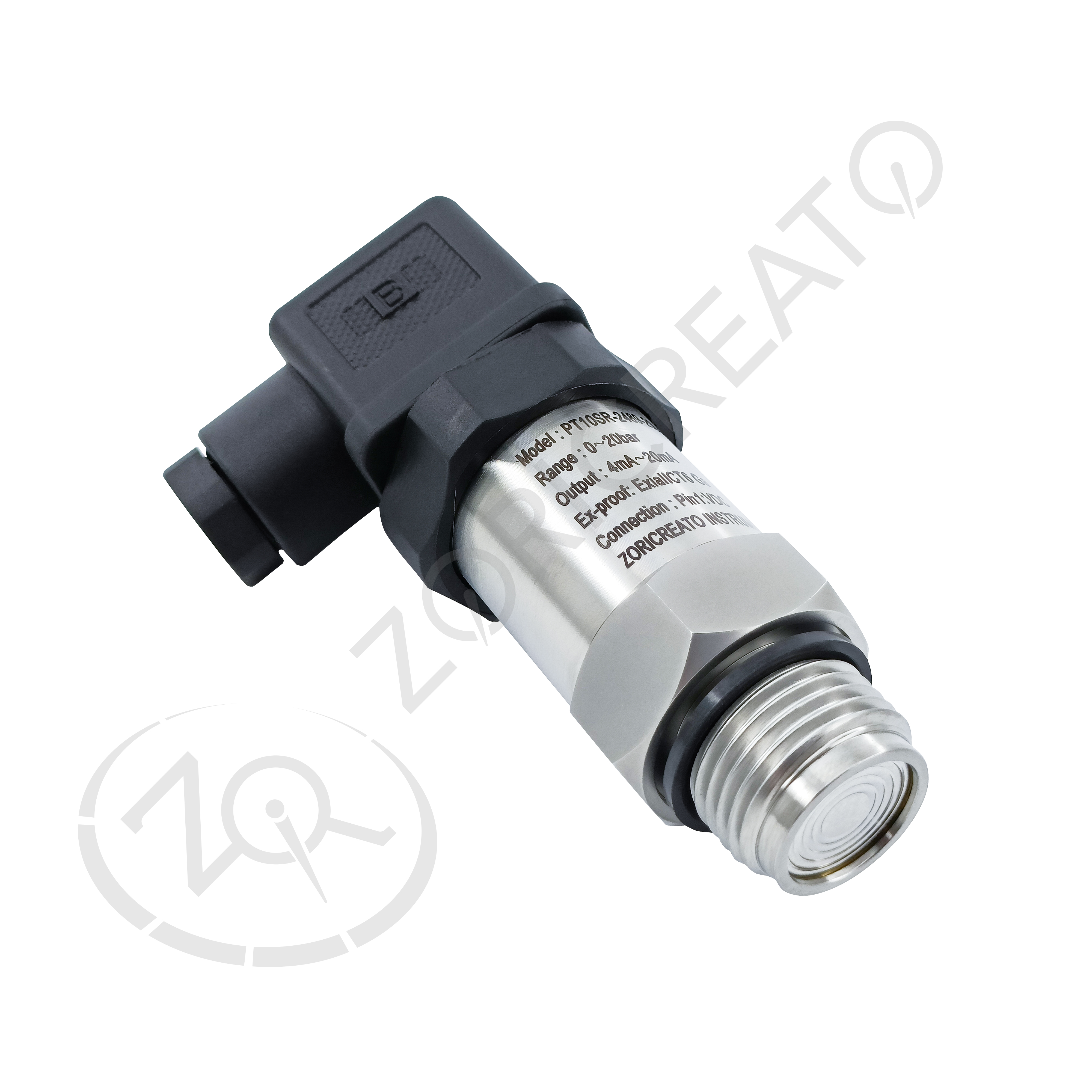

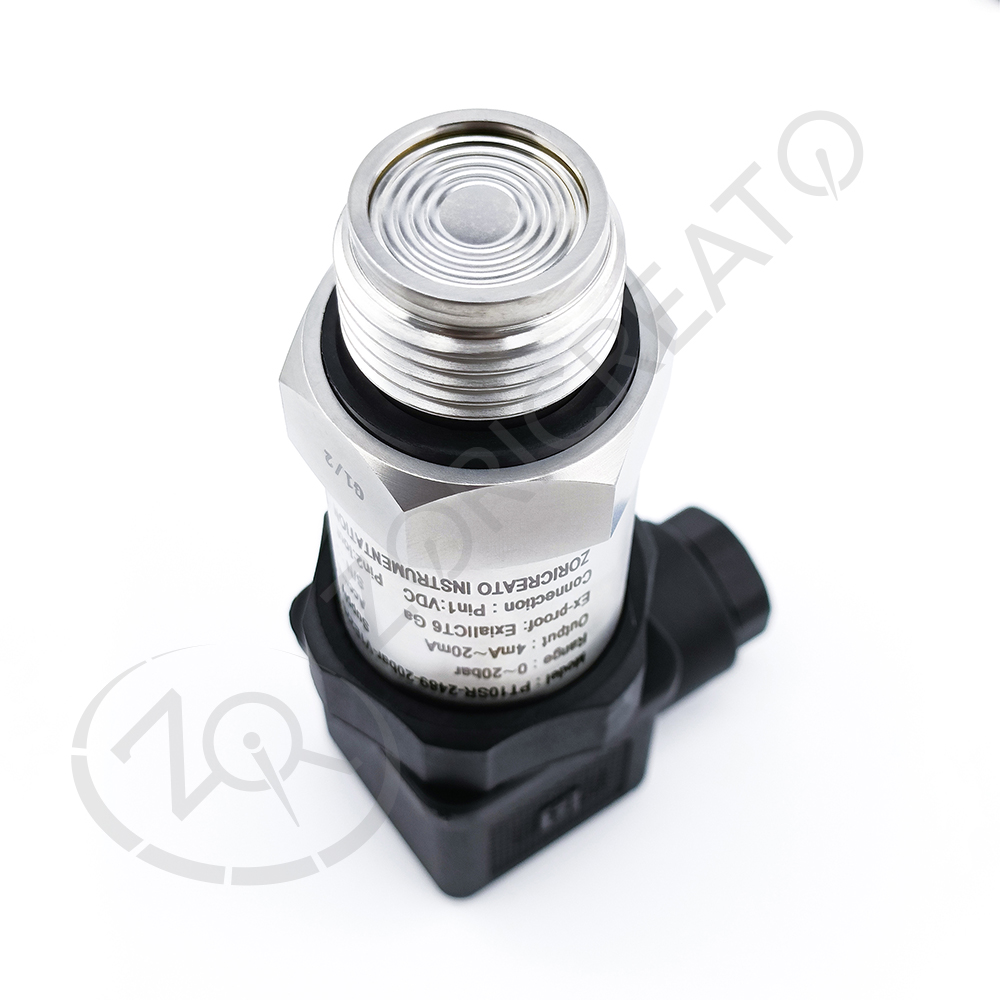

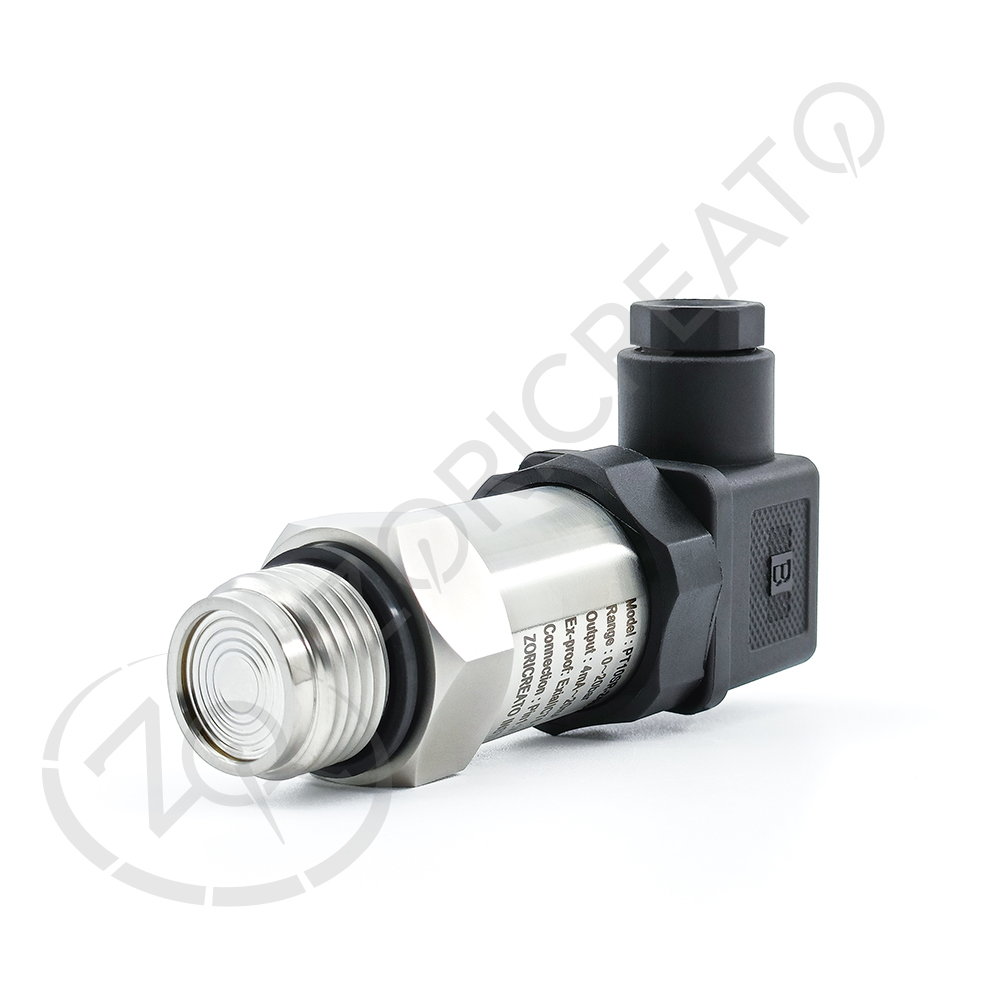

PT10SR-2489型压力变送器是一款结构紧凑型压力变送器。
作为卓然天工独立研制生产的一种零点和满量程输出可以调校的通用型压力变送器，它选用具备高稳定性的压力传感器与高性能的信号变送电路，环境适应性强，长期稳定性好。被广泛应用于石油、化工、电力、水文、地质等行业的流体压力的检测及控制。
| 量 程 | -100kPa…0kPa～10kPa…100MPa |
| 过 压 | ≤1.5 倍满量程压力或 110MPa(取最小值) |
| 压力类型 | 表压或绝压或密封表压型 |
| 精 度 | ≤±0.5％FS |
| 长期稳定性 | ≤±0.3%FS/年(最大值) |
| 零点温度误差 | ≤±0.05%FS/℃(≤100kPa)；≤±0.03%FS/℃(＞100kPa) |
| 满度温度误差 | ≤±0.05%FS/℃(≤100kPa)；≤±0.03%FS/℃(＞100kPa) |
| 补偿温度 | 0℃～50℃ |
| 工作温度 | -30℃～80℃；-10℃～60℃（本安型）；-20℃～60℃（隔爆型）； -10℃～70℃（电缆型） |
| 贮存温度 | -40℃～120℃；-20℃～85℃（电缆型） |
| 供电电源 | 11V～28V DC；11V～28V DC；3.3V /5V DC |
| 输出信号 | 4mA～20mA DC (两线制)；0/1V～5V/10V DC (三线制)；0.5V～2.5V/4.5V DC (三线制) |
| 负载电阻 | ≤（U-11）/0.02 (Ω)；≥10k；≥10k |
| 防护等级 | IP65 |
| 电气连接 | DIN43650 进口防爆插头座或电缆线（1.5m） |
| 结构材料 | |
| 外 壳 | 不锈钢 1Cr18Ni9Ti |
| 密 封 圈 | 氟橡胶 |
| 传感器壳体 | 不锈钢 1Cr18Ni9Ti |
| 接插件外壳 | 塑料 |
| 波纹膜片 | 不锈钢 316L |
| 电 缆 | Φ7.5mm 聚乙烯专用电缆 |
| 选型指南 | |||||||||
| PTI0SR-2489 | 型压力变送器 | ||||||||
| 量程 | 测量范围-100kPa…0kPa～10kPa…100MPa | ||||||||
| [0～X]kPa或MPa | X:实际测量量程 | ||||||||
| 代号 | 供电 | ||||||||
| V1 | 24V DC(默认） | ||||||||
| V6 | 5V DC | ||||||||
| V7 | 3.3V DC | ||||||||
| 代号 | 供电 | ||||||||
| E | 4mA～20mA DC | ||||||||
| F | 1V～5V DC | ||||||||
| J | 0V～5V DC | ||||||||
| V | 0V～10V DC | ||||||||
| W | 0.5V～2.5V DC | ||||||||
| K | 0.5V～4.5V DC | ||||||||
| 代号 | 结构材料 | ||||||||
| 隔离膜片 | 接口 | 壳体 | |||||||
| 22 | 不锈钢316L | 不锈钢 | 不锈钢 | ||||||
| 24 | 不锈钢316L | 不锈钢316L | 不锈钢316L | ||||||
| 25 | 钽 | 不锈钢 | 不锈钢 | ||||||
| 35 | 钽 | 哈氏合金 | 不锈钢 | ||||||
| 代号 | 附加功能 | ||||||||
| B1 | 四芯接插件连接 | ||||||||
| B2 | 电缆线连接输 | ||||||||
| B4 | M12×14芯接插件 | ||||||||
| PC₁ | 齐平膜型，M20×1.5外螺纹压力接口 | ||||||||
| PC2 | 齐平膜型，G1/2外螺纹压力接口 | ||||||||
| PC3 | 卫生型：-0.1MPa…0MPa～0.02MPa…2MPa,DN25卡箍式连接 | ||||||||
| PD1 | DN25卡箍连接（大膜片型） | ||||||||
| P3 | DN25卡箍连接（焊接型） | ||||||||
| M6 | 4位LED数显表头(仅4mA～20mA DC) | ||||||||
| M7 | 4位LED数显表头(仅4mA～20mA DC) | ||||||||
| i | 本安防爆型 Exia II CT6Ga | ||||||||
| y | ATEX | ||||||||
| T | 船用产品 | ||||||||
| d | 防爆型 Exd II CT6Ga | ||||||||
| C1 | M20×1.5外螺纹压力接口，端面密封 | ||||||||
| C3 | G1/2外螺纹压力接口（适用P型） | ||||||||
| C5 | M20×1.5外螺纹压力接口，水线密封 | ||||||||
| G | 表压型 | ||||||||
| A | 绝压型 | ||||||||
| S | 密封表压型 | ||||||||
| PTI0SR-2489 | [0～100]kPa | V5 | E | 22 | B1C5G | 完整的型号规格 | |||
选型提示
1、选型时请注意被测介质要与产品与介质相接触的部分相兼容。
2、齐平膜型压力变送控制器的测量范围为 0kPa～100kPa…35MPa，PD1型压力变送控制器的测量范 围为 0kPa～100kPa…3.5MPa，P3型变送器的测量范围为-100kPa…0kPa～20kPa…2MPa。
3、若订货产品需要计量检定证书，或者其它特殊要求，敬请与本公司商洽，并在订单中注明。
4、订货时请注意防爆型产品和船用产品不包含数显表头 M6、M7；订购带 M6或 M7表头的变送器时， 变送器的供电电源应不低于 20VDC。
5、24V 供电（V1）型产品，工作电压范围详见“性能指标”。
6、订货时请注意 3.3V/5V DC 供电产品,电缆线长度需小于 10m；订购输出为 0V～10V DC 产品时， 产品供电为 15V～28V DC。
7、3.3V 供电（V7），输出只能选 W(0.5V～2.5V DC)；5V 供电（V6），输出只能选 W(0.5V～2.5V DC) 或 K(0.5V～4.5V DC)，一般推荐 K。

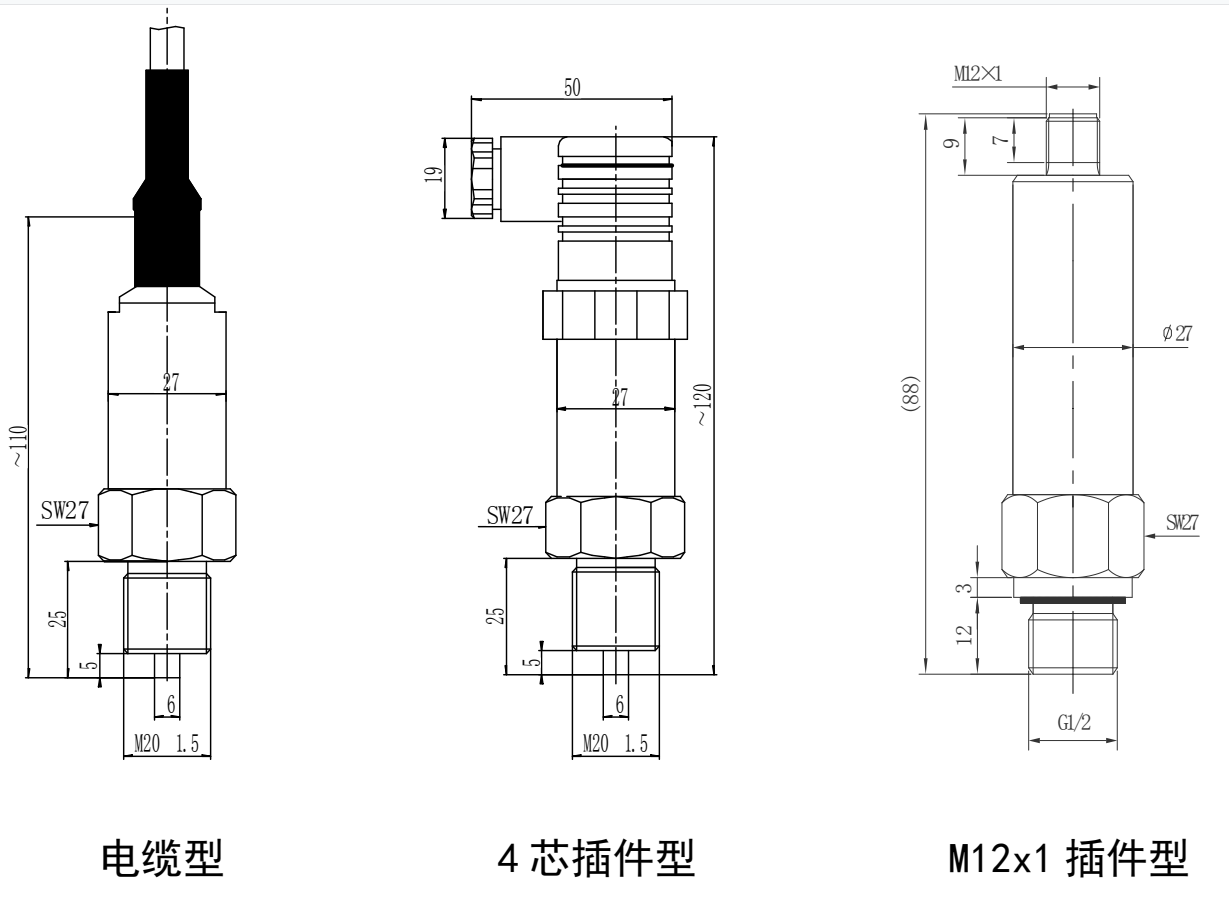

| 接插件型接线定义： | ||
| 插脚 | 两线制 | 三线制 |
| 1 | 电源正（+V） | 电源正（+V） |
| 2 | 电源负（0V/+OUT） | 公共端（GND） |
| 3 | 空 | 输出正（+OUT） |
| 电缆型电气定义： | ||
| 导线颜色 | 两线制 | 三线制 |
| 红 | 电源正（+V） | 电源正（+V） |
| 黑 | 电源负（0V/+OUT） | 输出正（+OUT） |
| 白 | 空 | 公共端（GND） |
| M12×1 4芯接插件型接线定义： | ||
| 插脚 | 两线制 | 三线制 |
| 1 | 电源正（+V） | 电源正（+V） |
| 2 | 空 | 公共端（GND） |
| 3 | 电源负（0V/+OUT） | 输出正（+OUT） |
※石油
※化工
※电力
※水文
※地质
等行业的流体压力的检测及控制。
