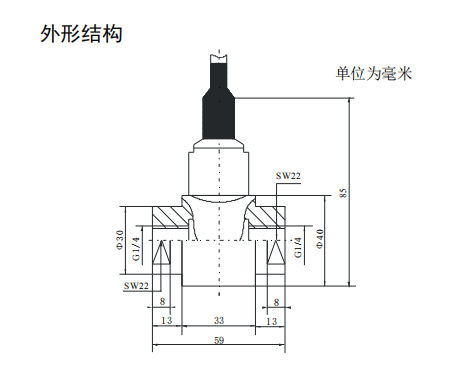

PDT10SR-210型压阻式差压传感器是把 OEM 差压敏感元件封装于正、负腔压力接口均为 G1/4 内螺纹的不锈钢全焊接结构的壳体内而构成，可通过 G1/4 内螺纹压力接口安装在测量管道上或通过引压管连接，采用电缆引线方式。广泛应用于工业过程控制，流量测量，医用仪器，空气动力测量，液压、气动设备等领域。
| 量程 | 0kPa～35kPa…3.5MPa |
| 零位输出 | ≤±2mVDC |
| 输出信号 | ≥60mVDC |
| 正端过压 | 2 倍满量程 |
| 负端过压 | 1 倍满量程或 1MPa（取最小值） |
| 静 压 | ≤20MPa |
| 静压影响 | ≤0.05mV/100kPa |
| 精 度 | ±0.25%FS（典型） ±0.5%FS（最大） |
| 零点温漂 | ＜±0.05mV/℃ |
| 满度温漂 | ＜±0.01%FS/℃ |
| 长期稳定性 | ±0.3%FS/年（典型） ±0.5%FS/年（最大） |
| 补偿温度 | 0℃～50℃ |
| 工作温度 | -10℃～70℃ |
| 贮存温度 | -20℃～85℃ |
| 响应频率 | 正压腔 ＜3kHz 负压腔 ＜2kHz |
| 波纹膜片 | 不锈钢 316L |
| 壳 体 | 不锈钢 1Cr18Ni9Ti |
| O形密封圈 | 氟橡胶 |
| 电 缆 | Φ7.2mm 聚乙烯 |
| 绝缘电阻 | 100MΩ，100VDC |
| 防护等级 | IP65 |
| 量程范围 | 100SCCM～30SLM |
| 测控范围 | 量程比100:1 |
| 准确度 | ±1.0%F.S |
| 线性 | ±0.5%F.S |
| 重复精度 | ±0.2%F.S |
| 响应时间 | <0.8s |
| 数字量 | RS232/485，MODBUS协议 |
| 模拟量 | 0～5V、4-20mA、1～5V |
| 供电 | ±15VDC，24VDC |
| 工作温度 | 0～50℃ |
| 工作压力 | 工作压降：<0.01Mpa |
| 最大耐压 | 3MPa/10MPa |
| 电气连接 | DB15孔 |
| 漏率 | 1×10-SCCSHe |
| 温度系数 | ±0.025%F.S/℃ |
| 底座材质 | 316L |
| 密封材质 | 氟橡胶，氯丁橡胶，丁腈橡胶 |
| 接头 | φ3，φ6，1/8"，1/4" |
| 选型指南 | ||||||||||||
| PDT10SR-210 | 型压阻式差压传感器 | |||||||||||
| 量程编码 | 测量范围 | |||||||||||
| 0A | 0kPa～35kPa | |||||||||||
| 02 | 0kPa～70kPa | |||||||||||
| 03 | 0kPa～100kPa | |||||||||||
| 07 | 0kPa～200kPa | |||||||||||
| 08 | 0kPa～350kPa | |||||||||||
| 09 | 0kPa～700kPa | |||||||||||
| 10 | 0kPa～1000kPa | |||||||||||
| 12 | 0MPa～2MPa | |||||||||||
| 13 | 0MPa～3.5MPa | |||||||||||
| PDT10SR-210 | 07 | 完整的型号规格 | ||||||||||
| 导线颜色 | 电气定义 |
| 黑色 | 输入正（+IN） |
| 黄色 | 输入负（-IN） |
| 白色 | 输入负（-IN） |
| 红色 | 输出正（+OUT） |
| 蓝色 | 输出负（-OUT） |
PDS10SR-210型压阻式差压传感器采用电缆引线方式。广泛应用于工业过程控制，流量测量，医用仪器，空气动力测量，液压、气动设备等领域。
