LT10SR-212 型小体积液位变送器

时间:2020-01-13 浏览:

LT10SR-212 型小体积液位变送器
< >
  • LT10SR-212 型小体积液位变送器
型号:LT10SR-212
产品概述:

LT10SR-212 型小体积液位变送器由高性能压力敏感元件作为测量元件,通过压力敏感元件,把与液位深度成正比的液体静压力准确测量出来,并经过专用信号调理电路转换成标准信号输出,建立起输出信号与液体深度的线性对应关系,实现对液体深度的精确测量。产品精度高、体积小、使用方便,直接投入液体中,即可测量出变送器末端到液面的液位高度。适用于石油、化工、电厂、城市供水、水文勘探领域的水位或液位测量与控制。


  • 主要特点
  • 技术参数
  • 外形结构
  • 产品选型
  • 电气连接
  • 行业应用
  • 资料下载
主要特点

●投入液体中的部分为全密封不锈钢结构,传感器与放大电路均在不锈钢全密封壳体内,防护等级为 IP68;

●推荐的接线盒为防水接线盒,安装于方便接线的地方,防护等级为IP65;

●顶部壳帽可拆卸,既可防止膜片的意外损伤,又便于定期清洗;

●体积小



相关产品:扩散硅液位变送器压阻式液位变送控制器

技术参数
量       程1m、2m、5m、7m H₂O
过       压1.5 倍满量程压力
精       度±1%FS
稳定性误差±0.5% FS/year
传输方式    两线制                     三线制
供电电源11V~28V DC        11V~28V DC
输出信号4mA~20mA DC    0.5V~4.5V DC
负载电阻(Ω)<(U-11)/0.02             >100k
与介质接触材料
壳      体:不锈钢 304密封件:氟橡胶
膜      片:不锈钢 316L电缆:Φ7.5mm 专用聚氨脂通气电缆
导水头:尼龙橡胶护套:氯丁橡胶
工作温度-20℃~60℃
补偿温度0℃~50℃
贮存温度-20℃~70℃
防护等级IP68 (变送器部分);IP65 (接线盒部分)

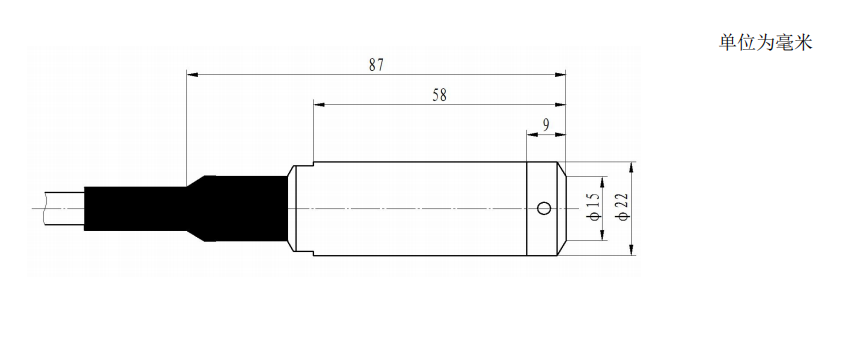

外形结构




产品选型
LT10SR-212  型小体积液位变送器

量程1m、2m、5m、7m H₂O
[0~XmH₂O]LX:实际测量量程  L:电缆线长度,选用时建议L-X=(1~2)m

代号输出信号
E4mA~20mA DC
K0.5V~4.5V DC

代号结构材料
隔离膜片接口壳体
22不锈钢316L不锈钢不锈钢
24不锈钢316L不锈钢316L不锈钢316L

代号附加功能
M10%~100%线性指示表(仅电流型输出信号)
Yb不带显示的铝接线盒(仅电流型输出信号)
YcMS200型防水接线盒(仅电流型输出信号)
YdPD140型防雷保护器接线盒(仅电流型输出信号)
Ye接线盒(带显示或不带显示) (仅电流型输出信号)
F1固定法兰
T带温度传感器(仅电压型输出信号)

LT10SR-212 [0~3mH₂O]5E22Yc完整的型号规格


电气连接
导线颜色两线制三线制
黑色电源正(+V)电源正(+V)
红色输出正(+OUT)输出正(+OUT)
白色公共端(GND)
蓝色(仅带温度型)温度正
棕色(仅带温度型)温度负
绿色(仅带温度型)接地


行业应用

LT10SR-212 型小体积液位变送器直接投入液体中,即可测量出变送器末端到液面的液位高度。适用于石油、化工、电厂、城市供水、水文勘探领域的水位或液位测量与控制。
