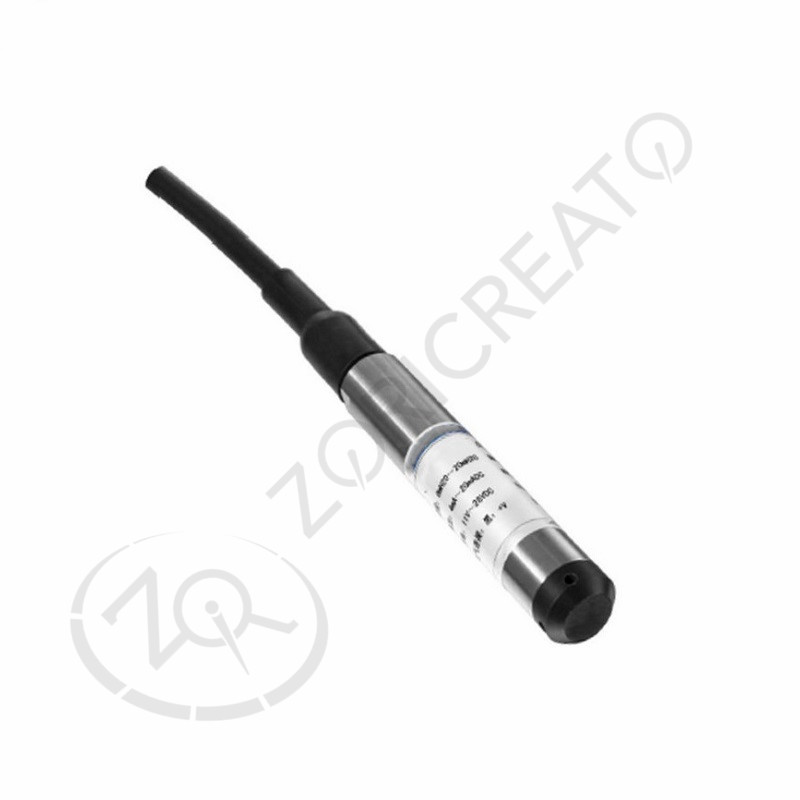

LT10SR-211型液位变送器是一种小直径全密封潜入式扩散硅液位测量仪表。该型变送器选用经过长期稳定性和可靠性试验的压阻式 OEM 压力传感器及高精度的变送器专用电路装入一个不锈钢壳体组成。一体化的结构和标准化的信号，为现场使用和自动化控制提供了方便。专用电缆与外壳密封连接，可长期投入与变送器结构材料相兼容的液体中使用。
LT10SR-211型液位变送器具有体积小、重量轻、长期稳定性好，适用于医药、冶金、电厂、矿山、城市供排水、水文勘探等领域进行水位或液位测量与控制。
●一体化结构，无须外部调节
●传感器部分的外壳防护等级为 IP68，接线盒外壳防护等级为 IP65
●产品性价比高，可靠性高，能长期稳定使用

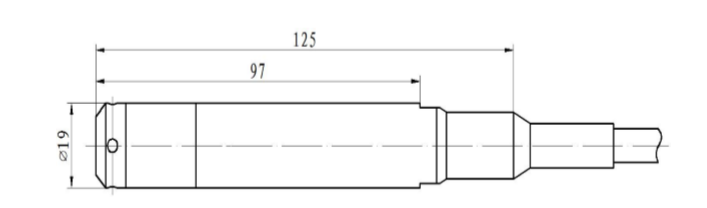

●外径 19mm
相关产品：LT10SR-2809型液位变送器、智能压力变送器
| 量 程 | 10 20 50 100 200mH₂O |
| 过 压 | 1.5 倍满量程 |
| 精 度 | ±0.5％FS |
| 长期稳定性 | 量程＞20mH₂O，±0.2％FS/年 |
| 量程≤20mH₂O， 20mmH₂O | |
| 温度误差 | 零点 满度 |
| ±0.02％FS/℃ ±0.05％FS/℃ | |
| 工作温度 | -10℃～70℃ |
| 贮存温度 | -20℃～85℃ |
| 供电电源 | 11V～28VDC |
| 输出信号 | 4mA～20mA DC(两线制) |
| 负载电阻 | ＜(U-11)/0.02(Ω) |
| 结构材料 | |
| 外壳 | 1Cr18Ni9Ti |
| O形圈 | 氟橡胶 |
| 橡胶套管 | 氯丁橡胶 |
| 电 缆 | φ7.5mm 聚乙烯导气电缆 |
| 膜 片 | 不锈钢 316L |
| 导 水 头 | 黑色尼龙 |
| LT10SR-211 | 型液位变送器 | ||||||
| 量程 | 测量范围0m～10m…200m H₂O | ||||||
| [0m~XmH₂O] L | X为实际所需量程，L为电缆线长度，L-X=(1～2)m | ||||||
| 代号 | 输出信号 | ||||||
| E | 4mA～20mA DC | ||||||
| 代号 | 结构材料 | ||||||
| 隔离膜片 | 接口 | 壳体 | |||||
| 22 | 不锈钢316L | 不锈钢 | 不锈钢 | ||||
| 24 | 不锈钢316L | 不锈钢316L | 不锈钢316L | ||||
| 25 | 钽 | 不锈钢 | 不锈钢 | ||||
| 代号 | 附加功能 | ||||||
| M1 | 0%~100%线性指示表 | ||||||
| Yb | 不带显示的铝接线盒 | ||||||
| Yc | MS200型防水接线盒(推荐选项) | ||||||
| Yd | PD140型防雷保护器接线盒 | ||||||
| Ye | 接线盒(带显示或不带显示) | ||||||
| F1 | 固定法兰 | ||||||
| LT10SR-211 | [0m~20mH₂O]12 | E | 22 | Yc | 完整的型号规格 | ||
选型提示
1、 被测介质应与产品接触的材料相兼容，同时要注明被测介质在测量状态时的密度（水除外）。
2、 产品安装在多雷雨地区时，建议用户加装防雷击保护装置，并确保产品及电源可靠接地，可降低雷电对变送器损坏的概率。
3、 若订货产品需要计量检定证书，或者其它特殊要求，敬请与本公司商洽，并在订单中注明。
| 导线颜色 | 电气定义 |
| 黑色 | 电源正(+V) |
| 红色 | 电源负(0V/+OUT) |
LT10SR-211 型液位变送器具有体积小、重量轻、长期稳定性好，适用于医药、冶金、电厂、矿山、城市供排水、水文勘探等领域进行水位或液位测量与控制。
