PT30MS系列表压/绝压变送器用于测量液体、气体或蒸汽 的液位、密度、压力，然后将其转变成 4～20mADC HART 电流 信号输出。也可与 ZST375 手持终端或 ZSM100 Modem 相互通 信，通过它们进行参数设定、过程监控等。
●以标准零点为基准调校量程
●调量程的参考精度± 0.075%
●不锈钢 316L 膜片
●填充液为 硅油
| 量程限 | 在量程的上下限范围内，可以任意调整。建议选择量程比尽可能低的量程代码，以优化性能特征。 |
| 零点设置 | 零点和量程可以调节到表中测量范围内的任何值，只要 标定量程≥最小量程 |
| 安装位置影响 | 与膜片面平行方向的安装位置变化不会造成零漂影响，若安装位置与膜片面超过 90°的变化， 量程 C 有<0.25kPa 范围内的零位漂移，其它量程有<0.15kPa 范围内的零位影响，均可以通过调 节调零校正。无量程影响。 |
| 输出 二线制，4～20mADC，可选 HART 输出数字通讯，可选择线性或平方根输出。 | |
| 输出信号极限 | Imin=3.9mA，Imax=20.5mA |
| 报警电流 | 低报模式（最小） 3.7 mA 高报模式（最大） 21 mA 不报模式（保持） 保持故障前的有效电流值 报警电流标准设置 高报模式 |
| 响应时间 | 放大器部件阻尼常数为 0.1s；传感器时间常数为 0.1～1.6s，取决于量程及量程比。 附加的可调时间常数为 0.1～60s。 |
| 预热时间 | < 15s |
| 环境温度 | -40～85℃ 带液晶显示、氟橡胶密封圈时 -20～65℃ |
| 储存温度/运输温度 | -50～85℃ 带液晶显示时 -40～85℃ |
| 压力极限 | 从真空至最大量程 |
| 电源及负载条件 | 电源电压为 24V，R≤(Us-12V)/Imax kΩ 其中 Imax=23 mA 最大电源电压 |
| 42VDC | |
| 最小电源电压 | 12VDC，15VDC（背光液晶显示） |
| 数字通讯负载范围 | 230～600Ω |
| 电气连接 | M20X1.5 电缆密封扣，接线端子适用于 0.5～2.5mm2 的导线。 |
| 过程连接 | 标准过程连接 NPT 1/2 内螺纹，可转成 NPT 1/2、G1/2 以及 M20x1.5 的外螺纹、KF16 真 空接口。 |
| 材质 膜片 | 不锈钢 316L、哈氏合金 C 过程连接 不锈钢 316 填充液 硅油 变送器外壳 铝合金材质，外表喷涂环氧树脂 外壳密封圈 丁腈橡胶（NBR） 铭牌 |
| 不锈钢 304 | |
| 外壳防护等级 | IP67 |
| PT30MS-GP | 智能压力变送器 | |||||||||||
| PT30MS-AP | 智能绝压变送器 | |||||||||||
| 代码 | 输出 | |||||||||||
| H | 4~ 20mADC带HART通讯 | |||||||||||
| N | 4~ 20mADC模拟里输出 | |||||||||||
| 代码 | 量程 | |||||||||||
| 表压 | ||||||||||||
| B | 0-0. 6kPa~ 6kPa (0-60~600 mH20) / (0-6~ 60mbar) | |||||||||||
| C | 0-2kPa~40kPa / (0-200~4000 muH20) / (0-20~ 400mbar) | |||||||||||
| D | 0-2. 5kPa~ 250kPa / (0-0.25~ 25 mH20) / (0-25~ 2500mbar) | |||||||||||
| F | 0-30kPa~3MPa / (0-3~300 mH20) /(0-0. 3~ 30bar) | |||||||||||
| G | 0-0. 1MPa~ 10MPa /(0- 1~ 100bar) 0-0.21MPa~21MPa / (0-2.1~210 bar) | |||||||||||
| H | 0-0.21MPa~21MPa / (0-2.1~210 bar) | |||||||||||
| I | 0-0. 4MPa~40MPa !(0-4~ 400 bar ) | |||||||||||
| J | 0-0.6MPa~ 60MPa / (0-6~ 600 bar) | |||||||||||
| 绝压 | ||||||||||||
| L | 0-2kPa~40kPa / ( 0-200~4000 muH20) / (0-20~ 400mbar) | |||||||||||
| M | 0-2.5kPa~ 250kPa / (0-25~ 2500mbar) | |||||||||||
| O | 0-30kPa~ 3MPa / (0-0.3~ 30bar) | |||||||||||
| 代码 | 膜片材质 | 填充液 | ||||||||||
| A | 不锈钢316L | 硅油 | ||||||||||
| C | 哈氏合金C | 硅油 | ||||||||||
| 代码 | 过程连接 | |||||||||||
| 1 | 1/2英寸NPI内螺纹 | |||||||||||
| 2 | 1/2英寸NPT外螺纹(内含1/4英寸IPT) I | |||||||||||
| 3 | M20x1.5外螺纹 | |||||||||||
| 4 | G 1/2外螺纹 | |||||||||||
| 5 | 真空接口DEN 28403 KF16 / ISO 2861 [2] | |||||||||||
| 6 | 1/4英寸NPI外螺绞 | |||||||||||
| 代码 | 特殊功能 | |||||||||||
| N | 无 | |||||||||||
| O | 禁油处理(氧气测里限氟油填充液、氟橡胶密封圈、<6IPa、<60℃ | |||||||||||
| 代码 | 安装支架 | |||||||||||
| N | 无 | |||||||||||
| 1 | 不锈钢 | |||||||||||
| 2 | 镀锌碳钢 | |||||||||||
| 代码 | 液晶显示 | |||||||||||
| N | 无液晶显示 | |||||||||||
| 1 | 液晶显示 | |||||||||||
| 2 | 背光液晶显示 | |||||||||||
| 代码 | 附加选项 | |||||||||||
| N | 无 | |||||||||||
| A | 本安 | |||||||||||
| D | 隔爆 | |||||||||||
| E | 隔爆+隔爆电缆接头 | |||||||||||
| PT30MS-GP | H | C | A | 1 | N | 1 | 1 | N | 完整型号 | |||

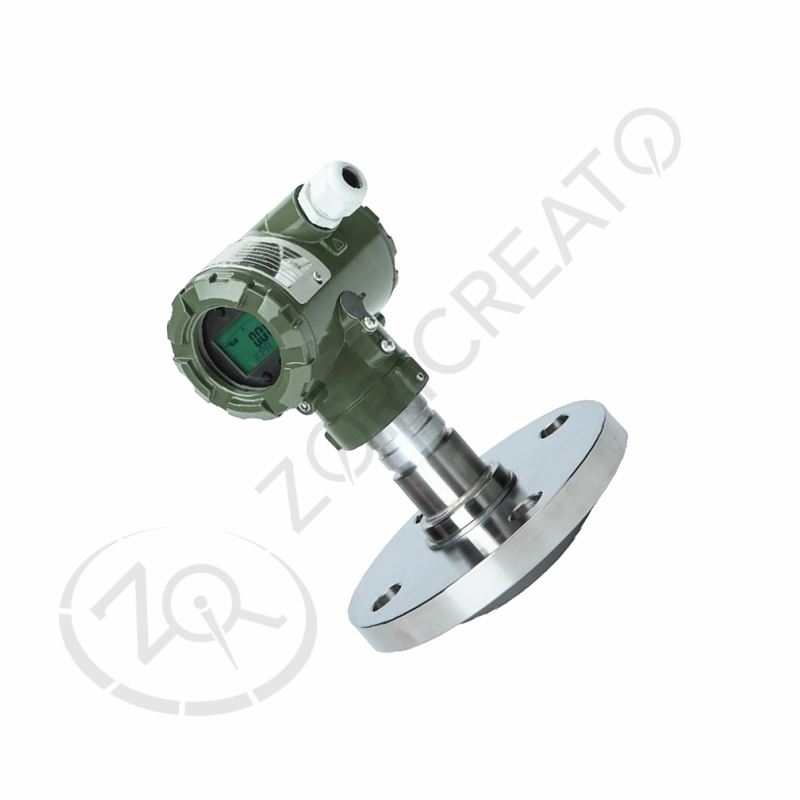

PT30MS系列表压/绝压变送器用于测量液体、气体或蒸汽介质中有杂质、粘稠时 的液位、密度、压力，加装法兰将介质隔离开，然后将其转变成 4～20mADC HART 电流 信号输出。也可与 ZST375 手持终端或 ZSM100 Modem 相互通 信，通过它们进行参数设定、过程监控等。
