PT20SR-3783型智能数显压力变送器是我公司推出的一款高稳定性的智能化数显变送器产品，适用于压力实时测量和显示。采用专用传感器调理电路，结合国际先进的压阻式压力变送器设计制造技术，同时可输出符合标准 MODBUS-RTU 协议的压力和温度信号。应用于环境比较恶劣的露天现场，同时要求能够现场观测压力显示、需要零点迁移和量程调节的场合。适用于石油、化工、冶金、电力、轻工、纺织、建材、水文地质、食品、医药、环境控制等行业的过程控制和压力测量。
● RS485 通信接口(标准MODBUS-RTU 协议)；
● 支持组网应用；
● 可软件或按键调校，灵活方便；
● 参数分类密码管理，安全可靠；
● 输出一致性好、可替换性强；
● 零点可迁移，量程可调节；
● 电子壳体为铝合金材料，外壳防护等级 IP65；
● 特殊要求可定做，适应各种场合应用；

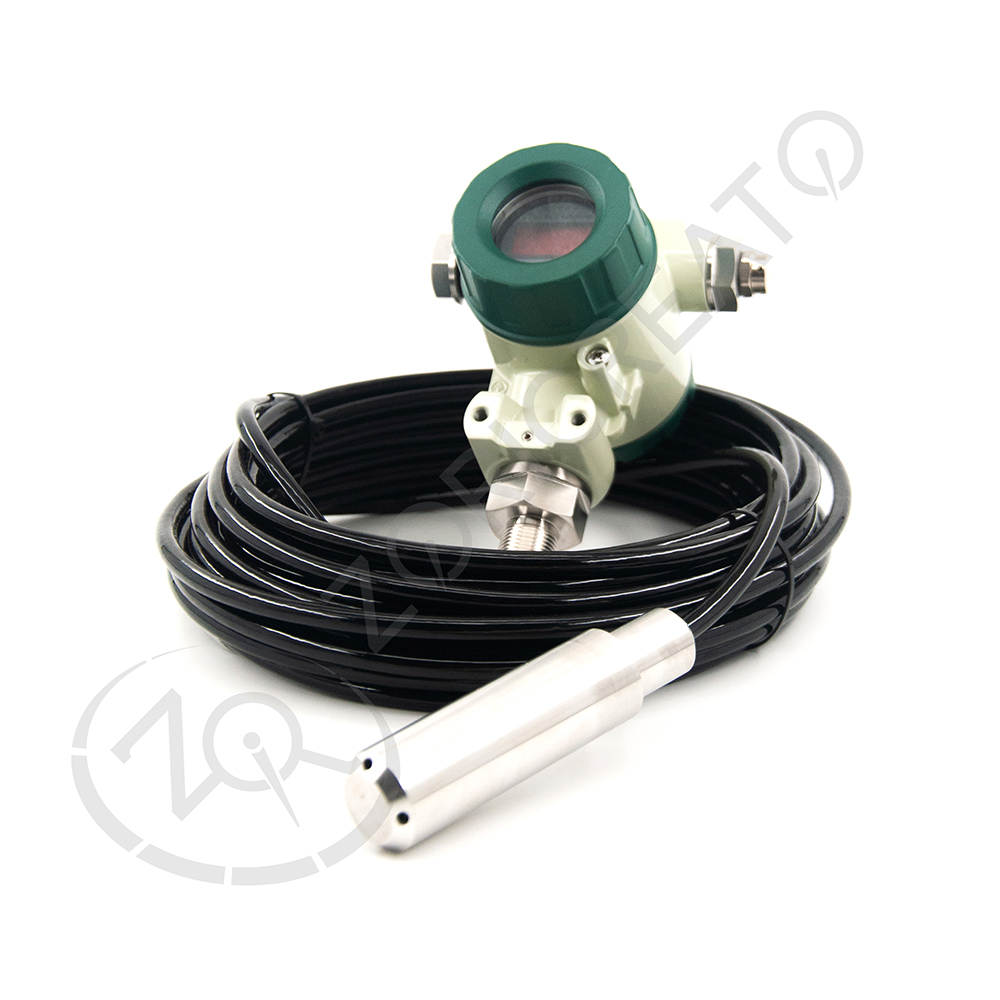

相关产品：智能压力变送器、HART协议智能压力变送器
| 测量范围 | -100kPa…0kPa~10kPa…100MPa（量程缩放为基本量程的 1/5，不得扩量程使用。） |
| 压力类型 | 表压、绝压、密封表压 |
| 过 压 | 1.5 倍满量程压力/110MPa(取最小值) |
| 精 度 | ±0.5%FS |
| 长期稳定性 | ±0.3%FS/年 |
| 零点温度误差 | ≤±0.04%FS/℃ (≤100kPa) ；≤±0.03%FS/℃ (＞100kPa) |
| 满度温度误差 | ≤±0.04%FS/℃ (≤100kPa) ；≤±0.03%FS/℃ (＞100kPa) |
| 输出信号 | RS485 接口（MODBUS-RTU 协议） |
| 额定工作温度 | -10℃~60℃ （特殊温度范围可与厂家协商） |
| 测温误差 | ±2℃（温度功能为选配） |
| 极限工作温度 | -30℃~85℃ |
| 贮存温度 | -40℃~85℃ |
| 供电电源 | 9V～28V DC |
| 显示方式 | 4 位 0.36``数码管 |
| 显示范围 | -1999~9999 |
| 绝缘电阻 | 100V，100M |
| 振 动 | 5g，10Hz~200Hz |
| 冲 击 | 20g，11ms |
| 防护等级 | IP65 |
| 重 量 | 约 900g |
| 选型指南 | ||||||||||
| PT20SR-3783 | 智能数显压力变送器 | |||||||||
| 量程 | 测量范围：-100kPa～0kPa～10kPa…100MPa | |||||||||
| [0～X]kPa或MPa | X:为实际所需量程 | |||||||||
| 代号 | 输出信号 | |||||||||
| R8 | RS485通讯接口，MODBUS-RTU 通讯协议 | |||||||||
| 代号 | 结构材料 | |||||||||
| 隔离膜片 | 接口 | 壳体 | ||||||||
| 22 | 不锈钢316L | 不锈钢 | 不锈钢 | |||||||
| 24 | 不锈钢316L | 不锈钢316L | 不锈钢316L | |||||||
| 代号 | 附加功能 | |||||||||
| C1 | M20×1.5外螺纹压力接口，端面密封 | |||||||||
| C3 | G1/2外螺纹压力接口 | |||||||||
| C5 | M20×1.5外螺纹压力接口，水线密封 | |||||||||
| PC1 | 齐平膜型，M20×1.5外螺纹压力接口 | |||||||||
| PC3 | 齐平膜型，G1/2外螺纹压力接口 | |||||||||
| G | 表压型 | |||||||||
| A | 绝压型 | |||||||||
| S | 密封表压型 | |||||||||
| PT20SR-3783 | [0～100]kPa | R8 | 22 | C1G | 完整的型号规格 | |||||
应用于环境比较恶劣的露天现场，同时要求能够现场观测压力显示、需要零点迁移和量程调节的场合。适用于石油、化工、冶金、电力、轻工、纺织、建材、水文地质、食品、医药、环境控制等行业的过程控制和压力测量。
