​【原理解析】双室平衡容器工作原理

■ZORICREATO|卓然天工|为您提供好用可靠的仪表

单/双室平衡容器是与压力变送器搭配使用对类似锅炉蒸汽等高温高压测量介质进行压力测量时所使用的容器。

以较为简单的单室平衡容器为例说明原理。

首选，下图一所示结构包括，气包（左侧），导压管，平衡容器（右侧），压力变送器。

气包中分为上下两层，下层为液体介质，上层为蒸汽和气体介质，从气包上层取样孔连通至平衡容器，进入平衡容器的包和蒸汽通过与外界交换热量不断凝结成水，多余的水由于溢流原理回流到气包之中，此时气包内气压与平衡容器内气压因没有密封阻隔而有相同压力值，而高温蒸汽却没有接触到压力变送器，实现了气压测的温度隔绝。

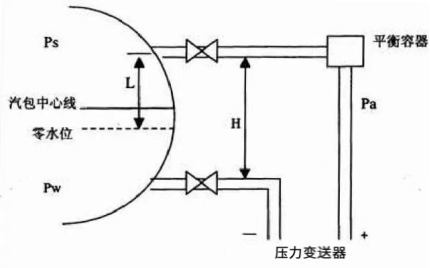

图一 单室平衡容器

双室平衡容器的工作原理与单室平衡容器原理相通，但其结构更加复杂，如下图二所示，它是由凝汽室、基准杯、溢流室和连通器等几个部件组成。

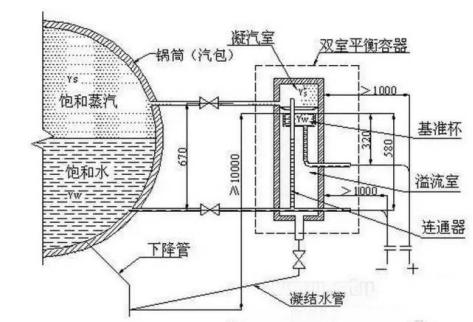

图二 双室平衡容器

来自汽包的饱和蒸汽通过冷凝器凝结成水，流入参考杯。参考杯的作用是收集冷凝器中的冷凝液，并将冷凝液产生的压力输出到差压变送器的正压侧。当冷凝水充满参考杯时，它会溢流到溢流室。溢流室收集从基准杯溢出的冷凝水，并将其排放到锅炉的下降管中，这点与单室平衡容器的结构类似。在流动过程中，对整个容器进行加热和蓄热，以保证桶内温度与桶内温度一致。接头将汽包内动态水位产生的压力传递到变送器的负压侧，与正压侧的（参考）压力进行比较，以了解汽包内的水位。

使用平衡容器进行液位测量时使用的不一定是差压变送器，也会有和其它液位设备一起使用的情况。

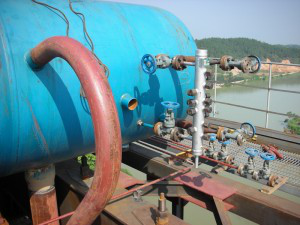

图三 平衡容器与电接点液位筒的联用
