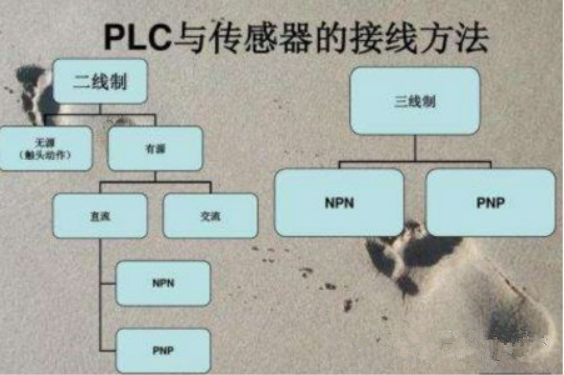

二线制传感器与plc接法

        传感器是一种检测装置，能感受到被测量的信息，并能将感受到的信息，按一定规律变换成为电信号或其他所需形式的信息输出，以满足信息的传输、处理、存储、显示、记录和控制等要求。

       二线制传感器传送的是电流信号，也就是被测量的大小被转换成了电流的大小传回来，这个电流信号是一个模拟量。二线制传感器的供电和信号输出（电流信号）是在这两根线上同时完成的。

二线制传感器与plc接法：当PLC的模板输入通道设定为连接二线制传感器时，PLC的模拟输入模板的通道上还要向外输出一个直流24V的电源，以驱动两线制传感器工作。

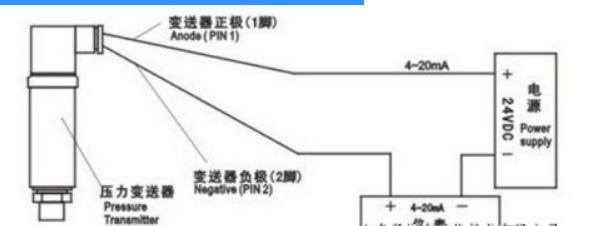

    两线制传感器（本身需要供给24vDC电源的，输出信号为4-20MA，电流）即+接24vdc,负输出4-20mA电流。

    PLC：(以2正、3负为例)两线制时正极2输出24VDC电压，3接收电流），所以遇到两线制传感器时，一种接法是2接传感器正，3接传感器负；跳线为两线制电流信号。二种接法是2悬空，3接传感器的负，同时传感器正要接柜内24vdc；跳线为两线制电流信号。
