测量蒸汽，涡街流量计需要进行温压补偿吗？

在印染行业中，蒸汽被广泛地应用在诸如织物烘干、织物热水洗涤、织物给湿、织物汽蒸等工艺环节，可以说蒸汽类能源是印染企业中最大的能源消耗类型。

蒸汽的化学性质不变，依然是水，在实际应用中蒸汽经常表现为气液两相的状态。生产规模不足的大部分热用户是不允许自备电厂的，也无法自产工业蒸汽，所以印染企业所使用的蒸汽能源一般是由就近的热电厂提供，这个过程中当然就涉及到蒸汽交易的计量问题。在贸易结算中，一般都对测量仪表的精度有较高标准的要求。

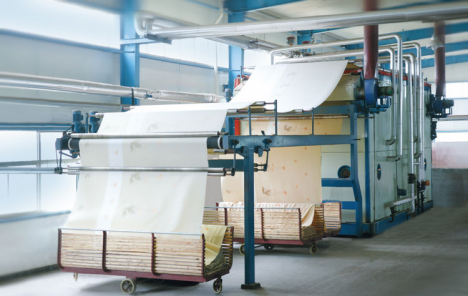

图一 印染设备

蒸汽测量中可以选用的仪表主要包括涡街流量计和孔板流量计，如下图二所示，其它可以测量蒸汽的仪表还有如金属管转子流量计、科氏流量计等，但使用均有较大限制，较少被使用。

图二 涡街流量计（左）和 孔板流量计（右）

常用的仪表中，涡街流量计的精度相较孔板流量计更高，也是贸易结算中较常使用的仪表。在使用涡街流量计的时候，现场操作人员经常会看见与流量计一并安装的温度变送器和压力变送器，安装这些仪表的原因便是在气体流量计量中经常提到的温压补偿。

在液体流量计量中，仅需对实时流速进行测量，累计计算便可得到流量，这时的流量实际对应的是流经流量计液体的体积。而在蒸汽流量测量中，其密度受温度压力影响巨大，导致直接测量得到的累计流量无法作为流量计量的标准，所以需要在测量实时流量的同时测量流经工艺管段的蒸汽压力及温度，通过实时温度压力将蒸汽流量换算到标准温压环境下，消除温度压力变化带来的影响。

在蒸汽流量计量中必须合理的进行温度、压力补偿，对最终的密度参数进行修正，这时才能确保蒸汽流量计量的正确性。所以，对任何通过流量累积原理测量蒸汽的设备来说，温压补偿都是必要的环节。

使用孔板流量计时都会额外加装压力变送器和温度变送器，而涡街流量计也是通过流量累计计算的，为什么却很少看见涡街流量计之后安装温压补偿设备,难道涡街流量计不需要温压补偿？

其实涡街流量计同样需要温压补偿，只是在新型的智能涡街流量计中，温压补偿部分和涡街流量计是一体化的，这样的设计出现可以减少很多安装阶段的麻烦，同时可以为现场狭窄的流量测量环境提供便利。

那么，是否有不需要稳压补偿的流量计呢？与涡街孔板流量计这些需要稳压补偿的流量计相对应的，是热式质量流量计这一类的流量仪表。热式质量流量计的测量结果对应的是气体质量，质量不会受温度压力影响，自然也不需要稳压补偿，但由于蒸汽高温高压的特性，大量诸如热式质量流量计的仪表无法正常使用。

所以目前，在蒸汽流量测量中使用最多的依然是涡街流量计与孔板流量计这两种。
